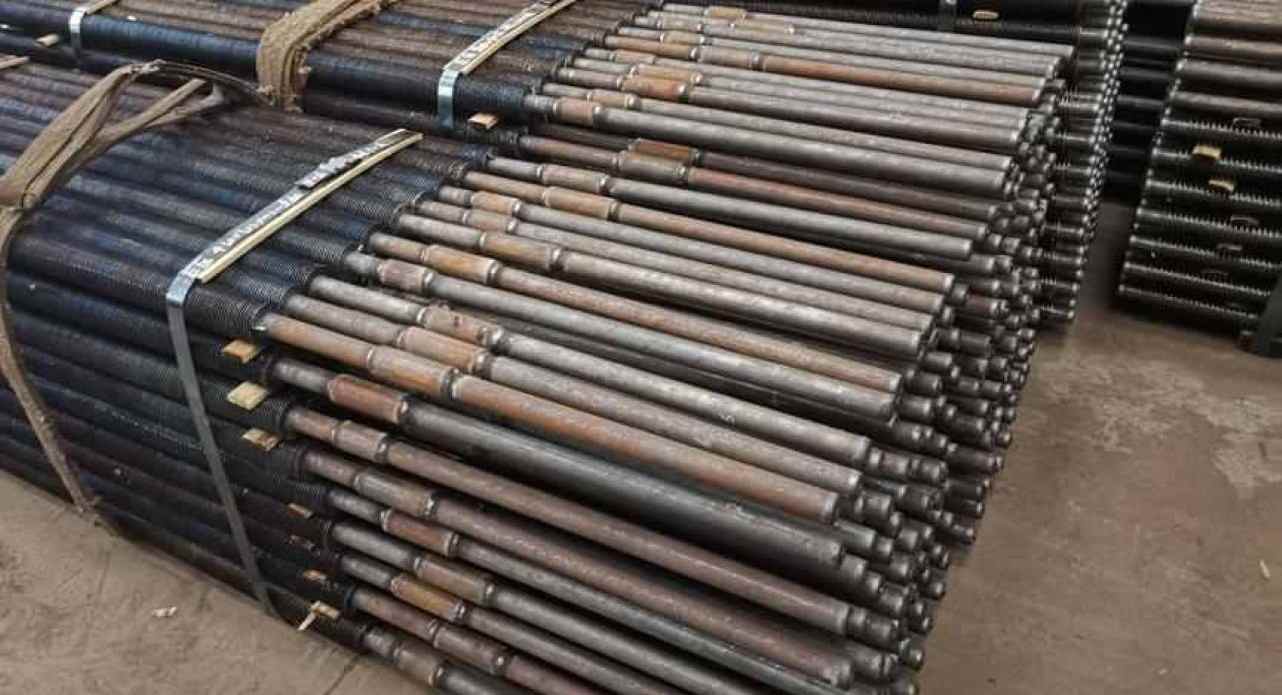

气-水换热管

套管式热管
套管式热管结构为两不等径的圆管同心相套，又称其为径向热管，这是因为其热量传递方向为径向。当外管外侧为高温侧，内管内侧为低温侧时，处于真空状态的套管间隙内热侧工质受热汽化膨胀，与冷侧工质形成高速对流并在冷侧凝结，即当热量传入热管的外管时，工作介质吸热蒸发，流向冷侧，在那里介质蒸汽被冷却，释放出汽化潜热，冷凝变成液体，然后返回热侧，如此反复循环，通过工质的相变和传质实现热量的高效传递。

套管式热管换热器除了具有常规重力式热管换热器的特性外，还具有以下特点：
(1)热量传递方向可以双向进行，既可以由外向内传递，也可以由内向外传递；而常规重力式热管只能由蒸发段传向冷凝段，不能反向传递。
(2)工作时相对重力场方向可以任意摆放， 由垂直到平行角度任意；而常规重力式热管不能垂直于重力场方向工作。
(3)由于套管式热管换热器冷热两侧热量传递的路程比常规重力式热管有极大的缩短，传热系数增大，所以其两侧热阻很小，温差相应也很小。
(4)由于套管式热管换热器冷热两侧热量传递的横截面积比常规重力式热管有极大的增加，两侧单位面积的热负荷可以很大；没有常规重力式热管的音速极限、携带极限，更无毛细极限和沸腾极限。
