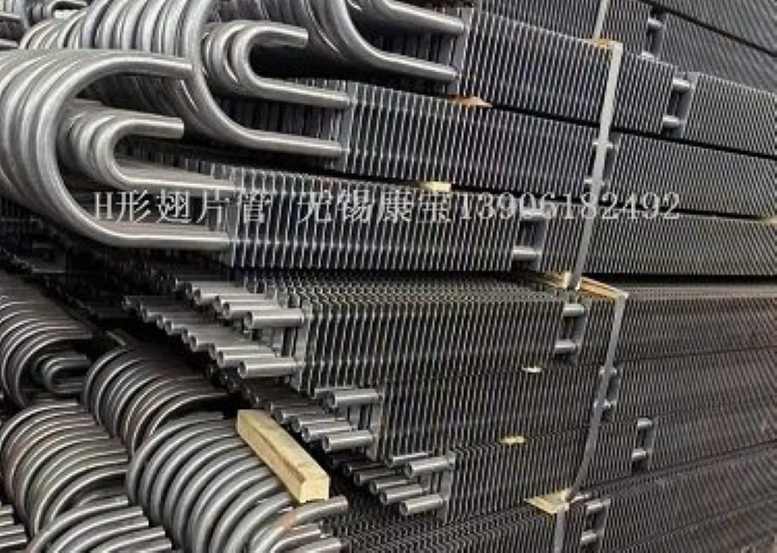

H形翅片管

翅片管的分类
翅片按其在管子上排列方式，可分纵向和横向(径向)两大类。其他类型都是这两类的变形，例 如大螺旋角翅片管(接近纵向)，而螺纹管(接近横向)等。可根据流体的流动方向及换热特点来选 择。翅片管因制造方法不同而使其在传热性能、机械性能等方面有一定的差异。按制造方法分为整体 翅片、焊接翅片和机械连接翅片等。整体翅片由铸造、机械加工或轧制而成，翅片与管子一体，无接 触热阻，强度高。但要求翅片与管子用同样材料。焊接翅片用钎焊或氩弧焊等工艺制造，可使用与管 子不一样的 材料。由于它的制造简易、经济且具有较好的传热和机械性能，故广为应用。它的主要问 题是焊接工艺质量。机械连接翅片管有绕片式、镶片式及双金属轧片式等。
